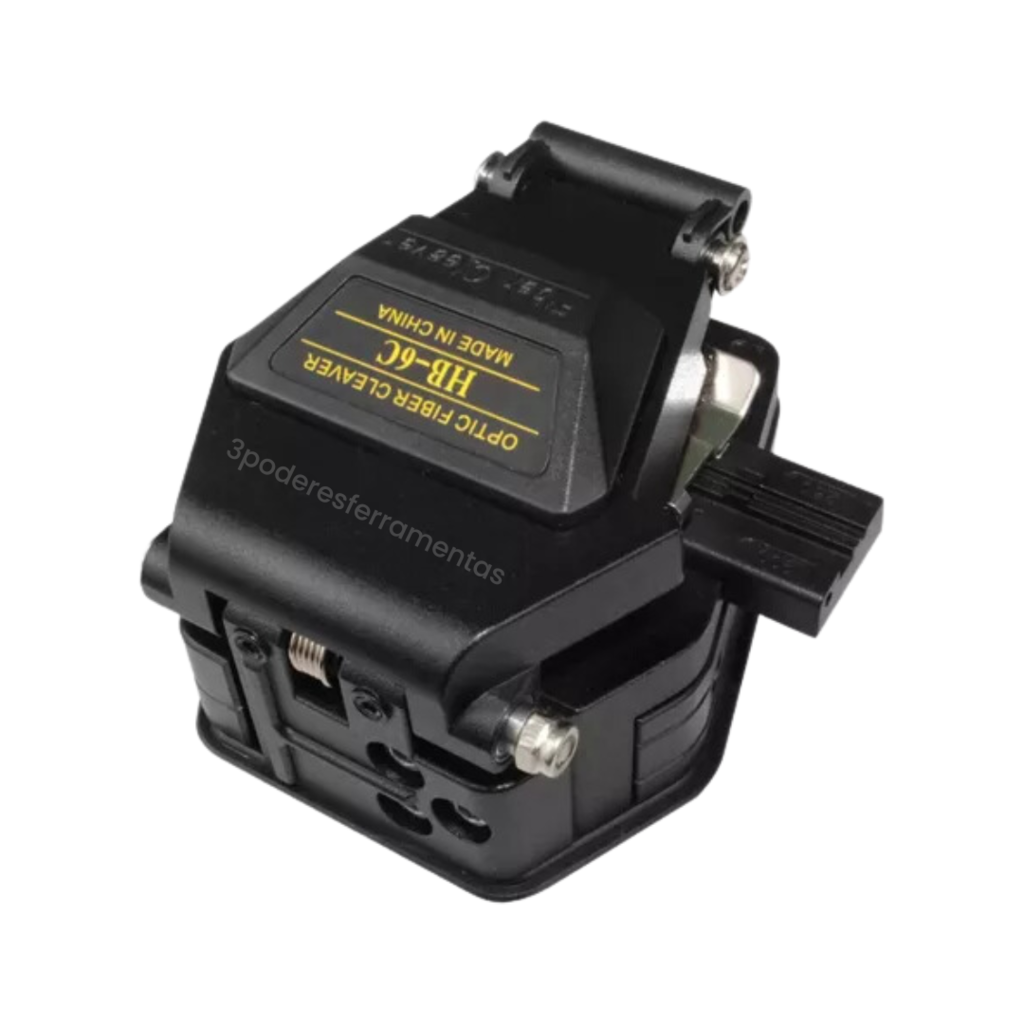

O Clivador de Precisão HB-6C, com lâmina circular 16 posições e é substituível em até 40.000 ciclos, está disponível com um adaptador para fibras ópticas de 250-900. Este produto é ideal para quem deseja realizar clivagens perfeitas.
Com Clivador de Precisão HB-6C preparo para uma operação de fusão de fibra, independente da junção subsequente ser uma emenda por fusão ou uma emenda mecânica é essencial para uma emenda bem sucedida, de baixa perda óptica.
A regulagem ou substituição da lâmina, é simples e fácil de fazer.
Solução de problema de clivagem:
(A) A fibra é colocada inadequada na entrada: Certifique-se de que a fibra seja colocada diretamente no cutelo.
(B) A altura da lâmina inadequada: Ajuste a altura da lâmina.
(C) Poeira ou sujeira permanecem na lâmina: Limpe a lâmina com cotonete com álcool.
(D) Poeira ou sujeira permanecem na fibra: Remova o revestimento de fibra e limpe a fibra nua novamente.
Configuração de alinhamento os grampos superior e inferior:
1- Retire a braçadeira de fibra e, em seguida, solte os 2 parafusos hexagonais internos do conector.
2- Alinhe os grampos superior e inferior e aperte-os. (Se não houver folgas entre os grampos superior e inferior, aperte os 2 parafusos hexagonais internos.)
3- Segure a máquina inteira de frente para a luz em diferentes ângulos para ver se não há folga entre os grampos. Pronto podem continuar operando a clivador. Ou problema persiste, refazer os procedimentos das etapas 1 e 2.
Especificações Técnicas:
- Lâmina circular 16 posições;
- Diâmetro da casca 100 a 1000 µm;
- Diâmetro da fibra 125 µm;
- Comprimento da clivagem: 09 ~16 mm em fibra com revestimento de 0,25 mm | 10 ~16 mm em fibra com revestimento de 0,90 mm;
- Ângulo típico da Clivagem 0,5° graus;
- Vida lâmina típico 40.000 Processos;
- Dimensões 63 x 65 x 63 (mm);
- Peso estimada 370g.
